Что такое дефлектор и для чего он нужен

Дымоход, как инженерная система, это не только труба. Состоит он из многих комплектующих, один из которых – дефлектор. Этот элемент дымоходной системы выполняет одновременно несколько функций, бывает разной конструкции. Рассмотрим, что такое дефлектор.

Конструкция и принцип работы

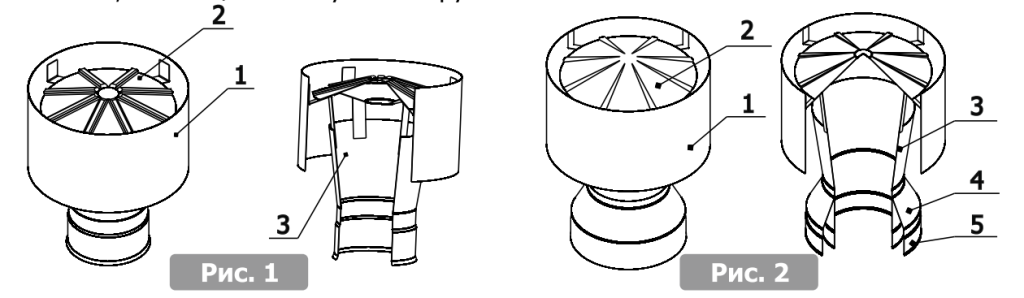

В народе дефлектор нередко называют дымником. Дымник на трубу дымохода состоит из трех частей.

1. Обечайка - корпус цилиндрической формы, который стабилизирует поток воздуха вокруг дефлектора и защищает выходные отверстия дымохода от прямого воздействия ветра
2. Защитный колпак, он же зонтик. Основная роль – защита дымохода от попадания осадков и мусора, а также препятствие обратной тяге, когда ветер дует сверху вниз.
3. Обратный конус или диффузор. Диффузор увеличивает скорость воздуха за счет уменьшения давления внутри дымоходной трубы.

Существуют дефлекторы-заглушки, которые используются для дымоходов-сэндвичей. Они отличаются наличием наружной “юбочки” (п.4-5).

Дефлектор работает на основе эффекта Бернулли, согласно которому существует обратно пропорциональная зависимость между давлением и скоростью потока. Это значит, что по мере увеличения скорости потока давление уменьшается.

Именно так работает дефлектор. Внутри диффузора скорость потока воздуха возрастает, что снижает давление внутри дымоходной трубы и способствует усилению тяги.

Основные функции дефлектора

Для чего нужен дефлектор для дымохода:

• Защита от мусора, атмосферных осадков, ветра;
• Гашение искр;
• Усиление тяги в дымоходной трубе, соответственно повышение КПД нагревательного оборудования на 20%.

Основная функции элемента – защита от ветра. Сильный порыв может спровоцировать обратное движение дыма. Это может привести к попаданию продуктов сгорания топлива в помещение. Цилиндрическая форма разряжает движущийся с большой скоростью воздух, делит его на мелкие вихревые потоки, которые практически не обладают силой.

Не все модели дефлекторов могут гасить искры. Они появляются только при высокой температуре выходящих из котла или печи газов, то есть при сильном горении топлива.

Разновидности дымоходных дефлекторов

Разобравшись с вопросом, для чего нужен дефлектор на трубу дымохода, необходимо рассмотреть виды дымников и их особенности. Разновидностей достаточно много. Вот небольшой список тех, которые используются часто.

ЦАГИ

Разработан Центральным Аэрогидродинамическим Институтом, в честь которого и был назван.Принцип работы Цаги основан на законах аэродинамики. Ветер, обтекая дефлектор, создает зону разреженного давления, что усиливает тягу. Это позволяет эффективно удалять дым из помещения.

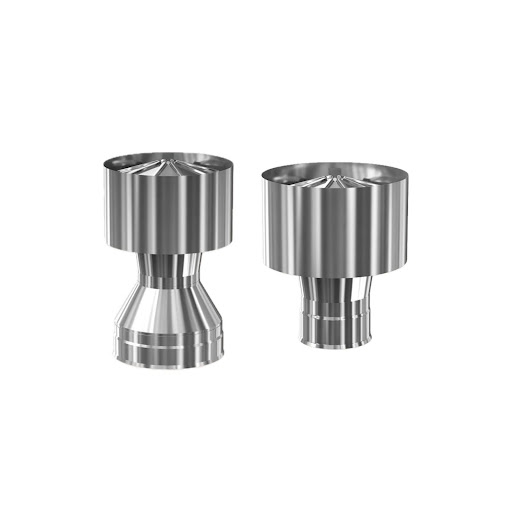

Компания Теплодар изготавливает дефлекторы по классическим моделям ЦАГИ, только двух видов: стандартные и дефлекторы-заглушки. Последние устанавливаются на трубы- сэндвичи. В конструкции таких дымников введена юбка, закрывающая слоистую структуру сэндвича. Это сделано для того, чтобы атмосферные осадки не попадали на верхние торцы дымохода, а также не проникали между слоями, разрушая их.

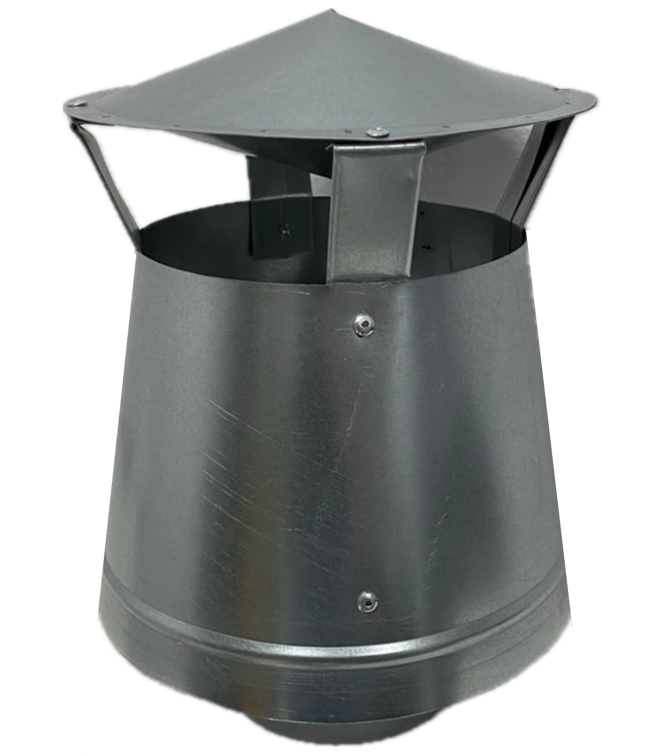

Дефлектор Вольперта-Григоровича

Отличается от предыдущего вида расположением зонтика и формой диффузора. Защитный колпак располагается поверх диффузора, между ними есть зазор, через который проходит ветряной поток. Именно последний поддерживает тягу в дымоходе. При этом сам диффузор имеет коническую форму. Его устанавливают широкой частью вниз.

Преимущества Григоровича:

• Дешевый;
• Простая сборка;
• Можно изготовить самостоятельно;
• Несложная установка.

Недостаток один – большой зазор между зонтиком и диффузором, что может привести к задуванию дымоходной трубы ветром. Тягу дымохода практически не увеличивает, от мусора, атмосферных осадков защищает хорошо.

Тарельчатый тип

Цилиндрический корпус, поверх которого установлено несколько плоских зонтиков. Их главное достоинство – зазоры между тарелками. Это пространство всегда продувается. То есть создается зона с пониженной температурой. Поэтому дым будет выходить только под нижней тарелкой.

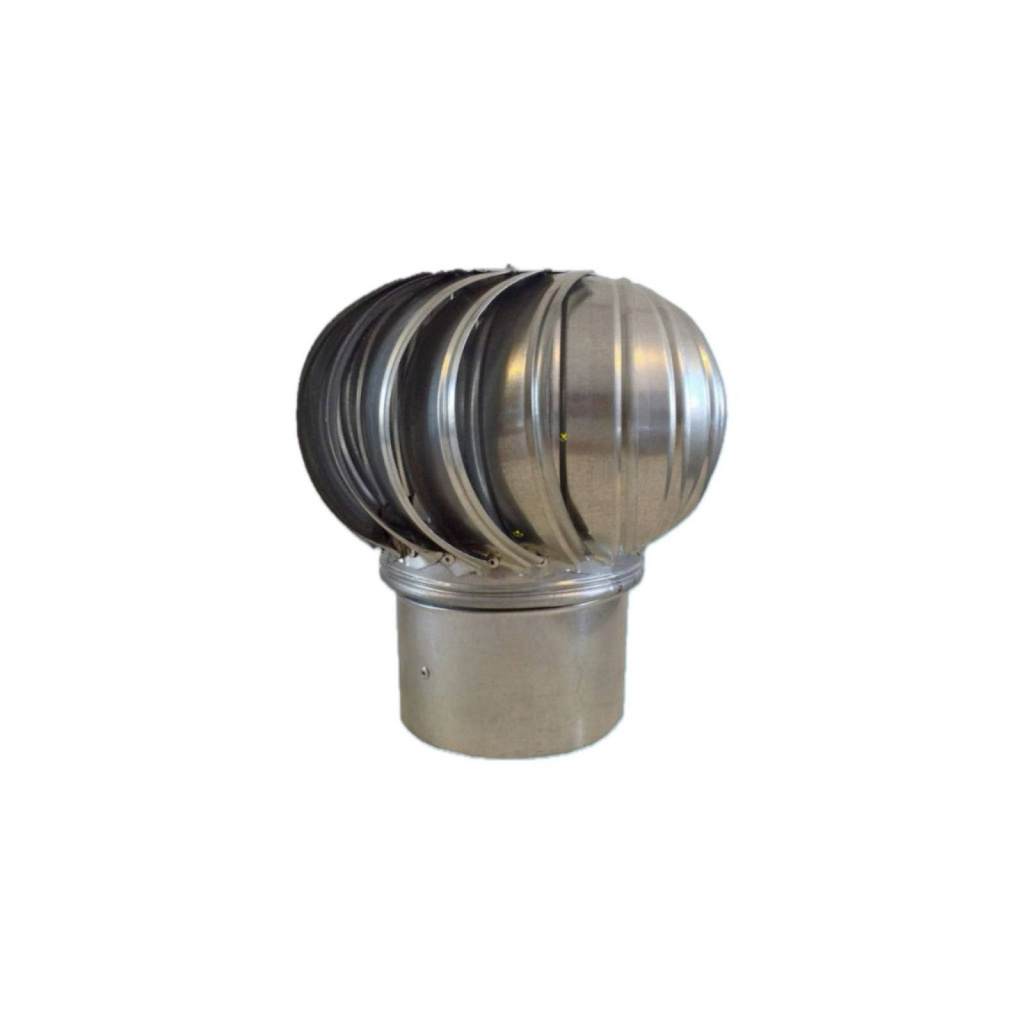

Турбодефлектор

Он же вращающийся, одна из самых интересных конструкций. Установленный на оголовок трубы он вращается под действием даже незначительного потока ветра, что хорошо увеличивает тягу. Но есть у него два недостатка:

• В безветрии не крутится;
• При низких температурах есть вероятность обледенения, соответственно остановка вращения.

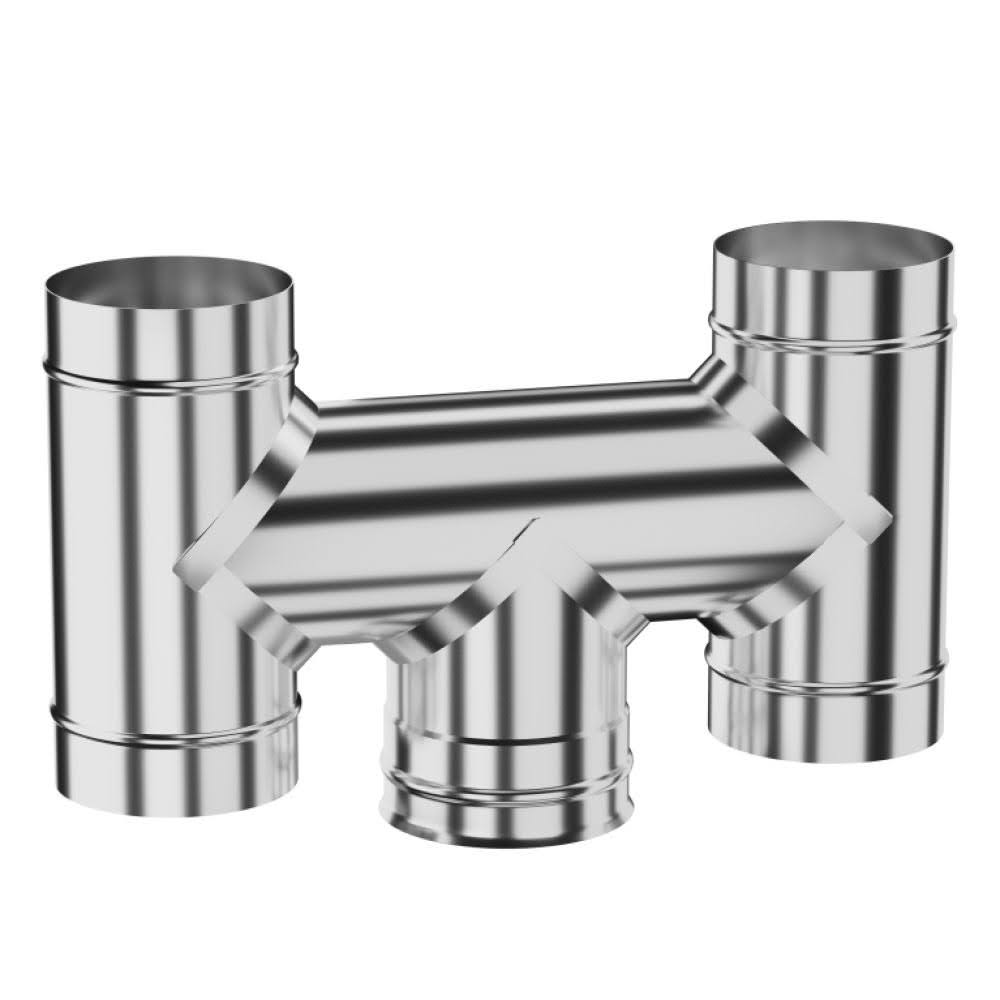

Н-образный

Конструктивно, это три параллельные трубы: одна центральная с функцией дымохода, две боковые – дымники. Первая сверху наглухо закрыта. Весь дымопоток проходит через боковые части.

Главное достоинство – полная безопасность: непопадания ветра, мусора и атмосферных осадков внутрь дымоходного канала.

Какой дымник выбрать

С учетом даже выше обозначенного нельзя говорить, что какой-то вид лучше другого. Нужно обращать внимание на материал дымника. Оцинкованная сталь – прослужит минимум 10 лет. Из нержавейки прослужит – более 50 лет. В зависимости от толщины используемого листа стальные прослужат не меньше оцинкованных. Но чем толще материал, тем он дороже.

Компания «Теплодар» использует жаропрочную сталь только высокого качества. Дефлекторы из нержавейки способны выдерживать температуру до +815С, температурные скачки, наиболее устойчивы к коррозии, агрессивным газам, атмосферным осадкам.

Зонт или дефлектор на дымоход: что лучше

Что лучше установить: дефлектор или зонт на дымоход – вопрос, который принципиально не решает – что выбрать. Оба элемента устанавливаливают на дымоходные трубы. Просто у каждого свои минусы и плюсы.

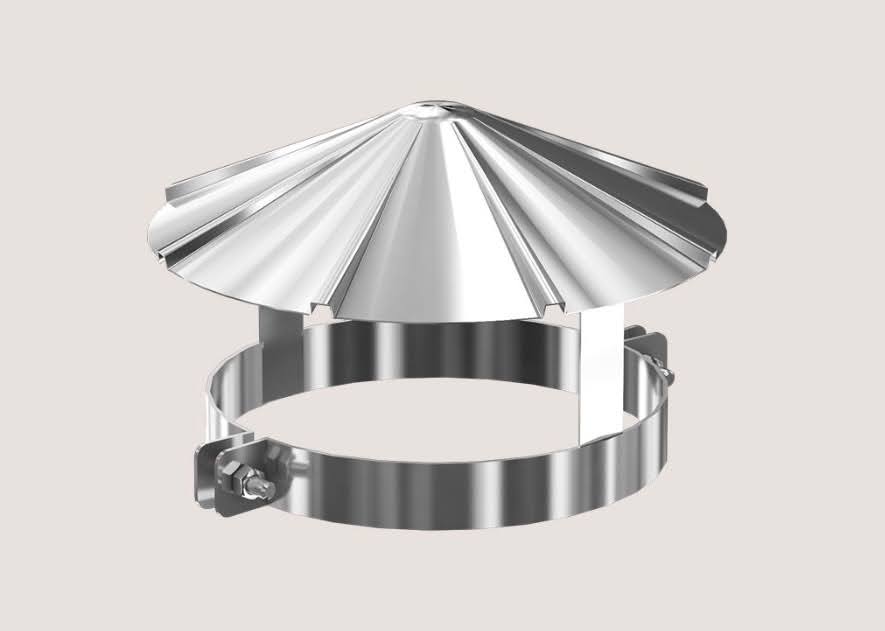

Например, зонтик решает только одну задача – защитить трубу от атмосферных осадков. Конструкция зонтика проста, отсюда низкая цена.

У дефлектора та же обязанность – защитная. Но есть дополнительные функции, например, стабилизация тяги. Устройство помогает сформировать воздушный поток, который лучше удаляет дым со всеми его компонентами: угарные газы, продукты сгорания топлива. Дополнительно он защищает дымоходную трубу от сильных порывов ветра.

Дефлектор имеет решающее значение для эффективности работы вентиляционной системы. Неподходящий дымник может привести к недостаточной вентиляции, повышенному уровню влажности помещения, что может вызвать образование плесени и негативно сказаться на состоянии здания и здоровье его обитателей.
